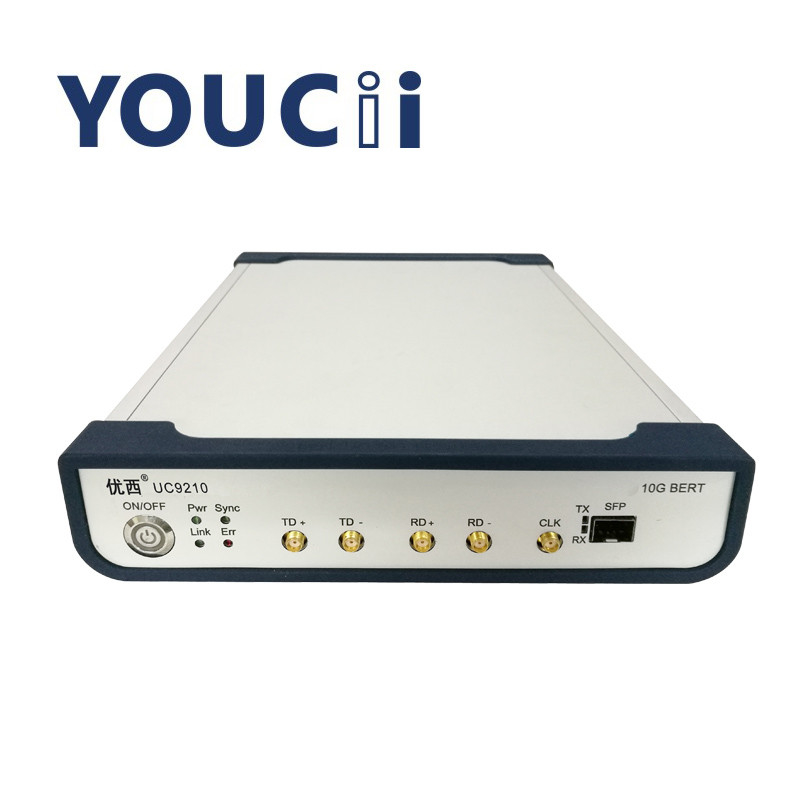

en doble canal óptico lleno de 10G Rate BERT One Electric And One
Canal óptico óptico de BERT Tester One SFP de los módulos de los Gbps de los Gbps 2,125 de los Gbps 1,25 de UC9210A 0,622
Carácter del funcionamiento:
Un canal óptico de SFP y un canal eléctrico, dos canales entrada síncrona y la salida, prueba de código de error pueden ser independientes.
Ayuda para la detección de error continua de la detección y de la sincronización de error.
Ayuda de exploración completa a partir del 622M hasta 11.7Gbps;
Tipo del código de la ayuda: PRBS7/PRBS 9/PRBS 15/PRBS 23/PRBS 31
Una salida de reloj baja de la inquietud de los canales, el canal óptico y el reloj eléctrico de la parte una del canal, los dos canales registran la sincronización.
Modo USB OCULTADO o USB-COM de la comunicación.
Parámetros técnicos
| No. |
Parámetro |
Minuto |
Tipo |
Máximo |
Unidad |
| 1 |
Tarifa de datos |
0,622 |
0,622, 1,25, 2,125, 2,488, 2,5, 3,07, 3,125, 4,25,
5,0, 6,144, 6,25, 7,5, 8,5, 9,953, 10,00, 10,3125, 10,52, 10,709,
11,09, 11,32, 11,7
|
11,7 |
Gbps |
| 2 |
Modelos |
|
PRBS7, PRBS9, PRBS15, PRBS23, PRBxS31 |
|
|
| 3 |
Subida y tiempos de caída (el 20% a los 80%) |
|
18 |
23 |
picosegundo |
| 4 |
Inversión del modelo |
|
Inversión de la señal de las ayudas en el transmisor y el receptor |
|
|
| 5 |
Amplitud de la salida de la señal (de terminación única) |
200 |
800 |
1000 |
milivoltio |
| 6 |
Inquietud de la salida de datos (RMS) |
|
1,5 (10.3125G debajo) |
|
picosegundo |
| 7 |
Interfaz de entrada y de la salida de datos |
|
Diferenciada, la CA se juntó, la impedancia de 50 ohmios, SMA |
|
|
| 8 |
Reloj hacia fuera |
100 |
156,25 |
156,25 |
Megaciclo |
| 9 |
Sensibilidad de entrada de la señal de datos (de terminación única) |
|
0,1 |
|
Vpp |
| 10 |
Los datos hicieron salir la cruce del ojo |
50 |
52 |
54 |
% |
| 11 |
Temperatura de funcionamiento |
10 |
25 |
50 |
°C |
Requisitos de la fuente de corriente alterna
El instrumento cumple con regulaciones de la clase II de la sobretensión. El voltaje de funcionamiento es voltaje ca de 100 ~240V, gama de frecuencia 48-66Hz, voltaje de funcionamiento 115V cuándo, la corriente máxima del consumo es 230mA; Voltaje de funcionamiento 230V, más
La corriente máxima del consumo es 120mA.
El cable eléctrico
Según estándares de seguridad internacionales, el instrumento se equipa de un cable eléctrico de 3 bases que cumpla estándares nacionales. Conecte solamente el enchufe del cable eléctrico en una toma de corriente con la protección de tierra.
Indicador de poder
Los indicadores luminosos del poder encima de cuando el instrumento se acciona encendido.
Descripción del interfaz de comunicaciones
Hay dos puertos de comunicación en el panel trasero del instrumento, a saber interfaz USB e interfaz RS232.
La interfaz USB
La interfaz USB es un interfaz estándar el A de 4 bases, que se puede conectar con el instrumento y la PC, y el instrumento puede ser controlado supervisando software.
