± especial 2nm de la estabilidad de la fuente de láser sintonizable de la longitud de onda de la mariposa alto

± especial 2nm de la estabilidad de la fuente de laser de la longitud de onda de la mariposa alto

Fuente de laser especial de la longitud de onda UC8131

Mencionamos
La fuente de laser de varios canales de UC812n/UC813n se puede utilizar para los dispositivos del WDM CWDM, los dispositivos del WDM de la alta precisión, los dispositivos ópticos del AWG del arsenal de la reja de la guía de onda, los dispositivos ópticos planares del PLC de la guía de onda, el amplificador óptico EDFA y la otra medida y uso generales de las fibras ópticas. Particularmente, es conveniente para la producción en masa y la detección de PLCS de acopladores y de guías de onda ópticas planares.
Punto especial
La fuente de laser de varios canales de UC812n/UC813n tiene las características de la estabilidad de alto rendimiento, arranque tamaño pequeño, rápido y así sucesivamente. El equipo de la fuente de luz puede proporcionar los canales múltiples de señal de salida fija de la fuente de luz de la longitud de onda. El youxi de Guangzhou puede también modificar 850 para requisitos particulares, 980, 1250,1270… 1610,1625 nanómetro y cualquier combinación de dos o cuatro o más equipmen de la fuente de luz de la longitud de onda.

Descripción del interfaz del producto

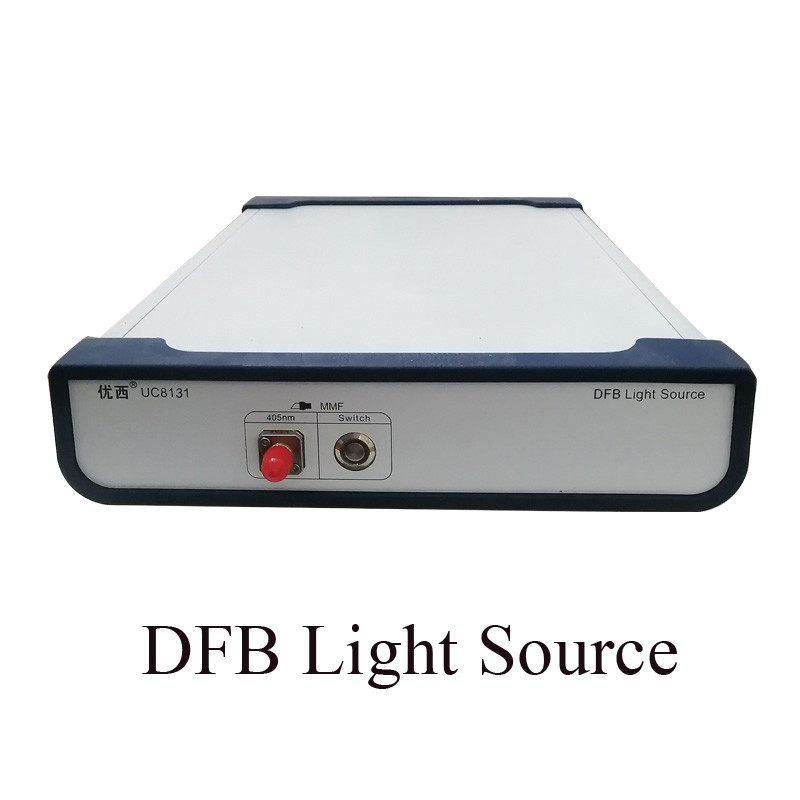

El frente del instrumento

En la parte posterior del instrumento

Los requisitos de la fuente de alimentación
El instrumento cumple con regulaciones de la clase II de la sobretensión. El voltaje de funcionamiento es 100 ~ el voltaje ca 240V, la gama de frecuencia es 48 ~ 66Hz, el voltaje de funcionamiento es 115V, la corriente máxima del consumo es 230mA; Cuando el voltaje de funcionamiento es 230V, la corriente máxima del consumo es 120mA.

Descripción del interfaz de comunicaciones
Hay dos puertos de comunicación en el panel trasero del instrumento, a saber interfaz USB y RS232.

La interfaz USB
La interfaz USB es un interfaz estándar el A de 4 bases, que se puede conectar con el instrumento y la PC, y el instrumento puede ser controlado supervisando software.

Interfaz RS232
Los parámetros del puerto serie del instrumento se fijan a un valor fijo. Los ajustes del parámetro del puerto serie del ordenador deben hacer juego los ajustes del parámetro del instrumento.

Interfaz de la salida de la fuente de luz
Interfaz del conector de la fuente de luz para la salida de la señal del laser. Conectores selectos de FC/PC o de FC/APC y fibras de SMF o de MMF según el tipo etiqueta de la fibra en el tablero de instrumentos.
La anotación de la longitud de onda exhibe el valor de la longitud de onda del canal correspondiente.

Botón de interruptor de canal
Después de que el instrumento se accione encendido, la vuelta en el interruptor y el indicador luminoso del botón de interruptor de canal comienza a centellar. En este tiempo, el instrumento incorpora el estado de autoprueba y el indicador luminoso del canal sale después de que se termine el autoexamen.
El operador debe seleccionar el puerto correspondiente del canal según la longitud de onda requerida, tocar el botón de interruptor ligeramente, y enciende el indicador luminoso. Si el botón de interruptor del canal está constante prendido, significa que el laser del canal correspondiente se ha girado y puede ser utilizado.
