2/4 rango de potencia +10 del metro de poder del canal ~ -65dBm/+25 ~ -50dBm
UC8202 metro de poder 2Channel
Una descripción del
El METRO de PODER ÓPTICO en doble canal UC8202 es una versión actualizada del instrumento óptico de la medida de poder de la alta precisión y de la amplia gama de Guangzhou Youxi Company. El instrumento proporciona dos canales independientes del metro de poder, que se pueden utilizar para la medida directa del poder óptico y la medida relativa de la pérdida de la atenuación óptica.
El metro de poder óptico en doble canal UC8202 se puede equipar del accesorio desnudo de la fibra, la prueba es más conveniente y los parámetros rápidos, de gran tamaño de la medida de la exhibición de HD LCD, el botón del panel fijan directamente los parámetros, la operación son muy simples. El metro de poder adopta un nuevo método de adquisición de datos y de proceso, con una gama de la medida de un poder más grande, una velocidad más rápida de la respuesta, una estabilidad más alta.
Descripción de la interfaz de usuario

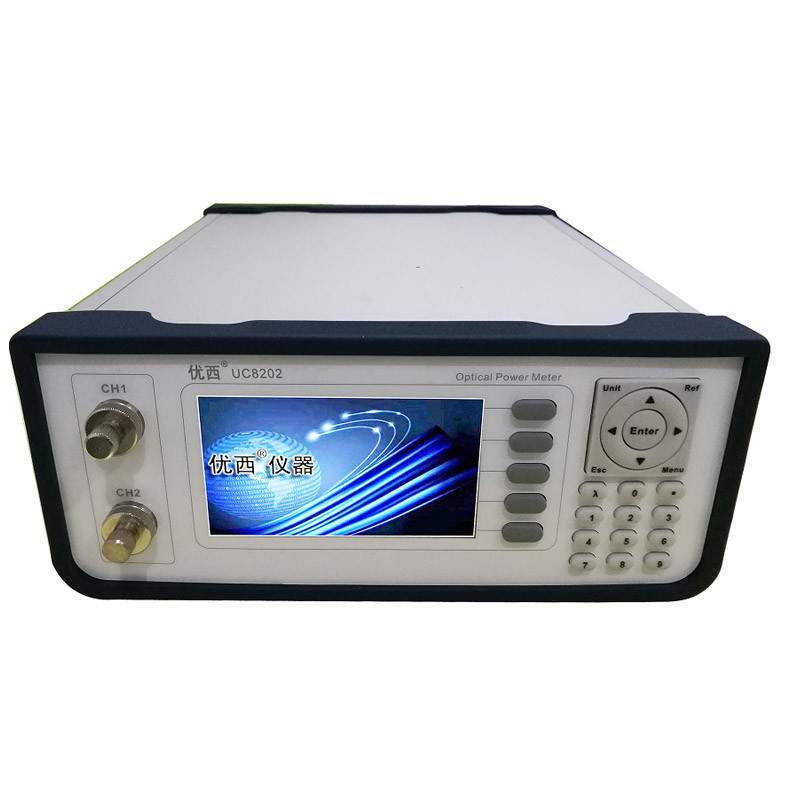

Panel de delante del anfitrión
Tome la mesa UC8202 como un ejemplo:
Exhibición
Las medidas en tiempo real de las pantallas LCD del poder óptico, de las longitudes de onda de funcionamiento, de los valores del valor de referencia del poder, y medios de tiempo para ambos canales.
Las llaves
El ajuste de la operación y del parámetro de control del instrumento del metro de poder es realizado pulsando la tecla.
Canal de entrada óptico
El interfaz de entrada de señal del laser, adaptador puede elegir conexión del adaptador estándar de FC/PC o de FC/APC, especificada por el cliente al comprar el producto.
Panel trasero del anfitrión
Los requisitos de la fuente de alimentación
El instrumento cumple con regulaciones de la clase II de la sobretensión. El voltaje de funcionamiento es 100 ~ el voltaje ca 240V, la gama de frecuencia es 48 ~ 66Hz, el voltaje de funcionamiento es 115V, la corriente máxima del consumo es 230mA; Cuando el voltaje de funcionamiento es 230V, la corriente máxima del consumo es 120mA.
Puerto de USB
La interfaz USB es un interfaz estándar el A de 4 bases, que se puede conectar con el instrumento y la PC, y el instrumento puede ser controlado supervisando software.
Cable de la conexión USB
La longitud del cable del USB no puede exceder de 5 M. Si no, sólo un suplemento periférico de tercera persona del USB puede ser utilizado. Generalmente, la longitud máxima de la extensión puede alcanzar 50 M.
Puerto serie RS232
Los parámetros del puerto serie del instrumento se fijan a un valor fijo. Los ajustes del parámetro del puerto serie del ordenador deben hacer juego los ajustes del parámetro del instrumento.
