Exactitud óptica de escritorio controlada 0.1dB de la pérdida de inserción del atenuador del programa 1.8dB

 Pérdida de inserción óptica controlada del atenuador del programa 1.8dB Accuracy0.1dB

Fuente de laser de varios canales de UC8130 DFB

   El atenuador óptico de escritorio UC8310/UC8320 es una alta precisión, instrumento óptico de la atenuación del poder de la amplia gama. El nuevo método de adquisición de datos y de proceso se adopta, que tiene un SNR más grande y una velocidad más rápida de la respuesta, y puede alcanzar una gama dinámica armoniosa grande y continua de la atenuación de DB 0-60.
El atenuador óptico de escritorio UC8310/UC8320 se utiliza principalmente para el canal que equilibra, equilibrio del poder, cuesta del aumento y ajuste del poder en sistema de DWDM, así como medida y uso ópticos de los componentes del AWG y del PLC, de los amplificadores ópticos y de otras fibras ópticas generales.

Tome UC8310 como un ejemplo:

Descripción de la interfaz de usuario

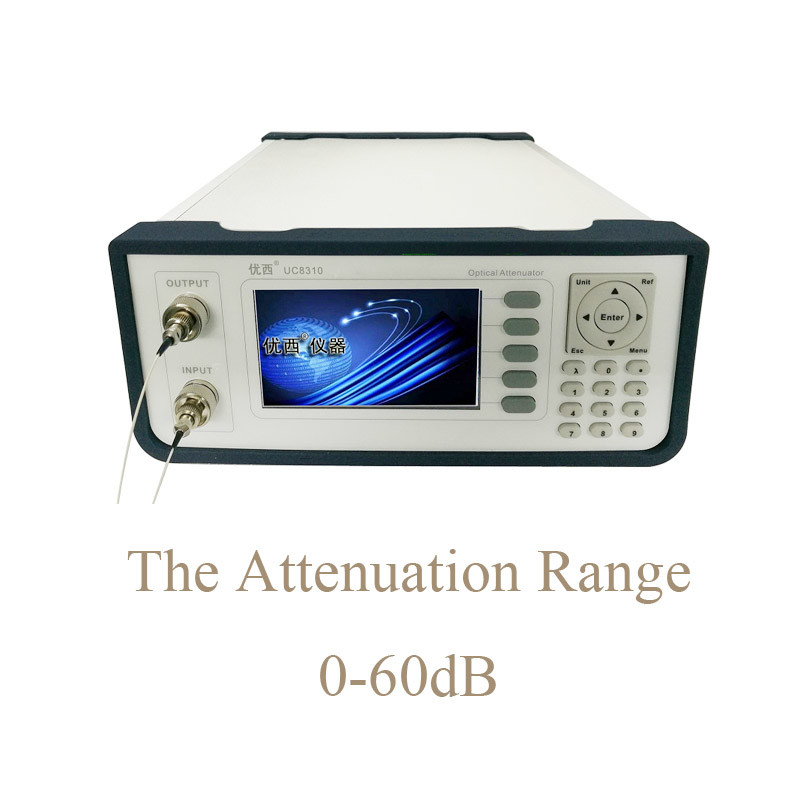

Vista delantera del anfitrión

   Los puertos de salida ópticos y los puertos de entrada ópticos son puertos de FC/PC. Tome UC8310 como un ejemplo:

Los requisitos de la fuente de alimentación

   El atenuador óptico del benchtop UC8310/UC8320 cumple con regulaciones de la clase II de la sobretensión. El voltaje de funcionamiento es 100 ~ el voltaje ca 240V, la gama de frecuencia es 48 ~ 66Hz, el voltaje de funcionamiento es 115V, la corriente máxima del consumo es 230mA; Cuando el voltaje de funcionamiento es 230V, la corriente máxima del consumo es 120mA.

Requisitos del cable de transmisión

   Según estándares de seguridad internacionales, el instrumento se equipa de un cable eléctrico de 3 bases que cumpla estándares nacionales. Conecte el cable de transmisión solamente con el zócalo de poder con la protección de tierra.

Interfaz de comunicaciones

Puerto de USB

   La interfaz USB es un interfaz estándar el A de 4 bases, que se puede conectar con UC8310/UC8320 y la PC, y el instrumento puede ser controlado supervisando software.

Cable de la conexión USB

   La longitud del cable del USB no puede exceder de 5 M. Si no, sólo un suplemento periférico de tercera persona del USB puede ser utilizado. Generalmente, la longitud máxima de la extensión puede alcanzar 50 M.

Puerto serie RS232

   Los parámetros del puerto serie del instrumento se fijan a un valor fijo. Los ajustes del parámetro del puerto serie del ordenador deben hacer juego los ajustes del parámetro del instrumento.

Definición del perno del interfaz RS232

RS232 está conectado con el cable

Definición del perno de conector del cable de conexión RS232:

Nota: Para la comunicación del puerto serie, null-módem del uso para conectar el cable.
