densidad de poder opcional de la banda multi de banda ancha de la fuente de luz de 235m m -30dBm

Fuente de luz de banda ancha de banda múltiple Densidad de potencia opcional -30 dBm

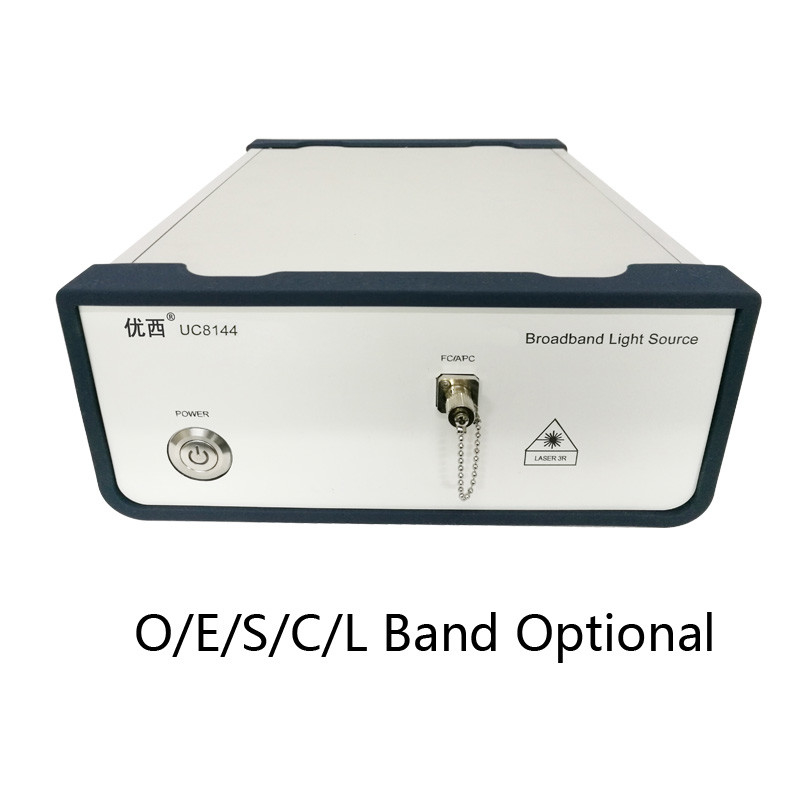

UC8144 Fuente de luz de banda ancha

Indicaciones de uso

1- La fuente de alimentación

Antes de encender el dispositivo, compruebe si el voltaje de entrada es el voltaje de entrada nominal del dispositivo y si la conexión a tierra es buena. La fuente de luz utiliza una fuente de alimentación de corriente alterna de 220 V a 50 Hz.

2.Sección clave Descripción

 Interruptor de energía:Después de conectar el cable de alimentación, encienda este interruptor de alimentación en el dispositivo, y el indicador de alimentación se iluminará.

Conmutador láser con llave de encendido:pulsar esta tecla para encender o apagar la luz de salida del láser, pero la fuente de luz dentro de la protección del láser, utilizando tecnología de arranque lento y apagado lento del software, después de pulsar la tecla,toma 30 segundos encender la luz normalmente o apagarla por completo, el movimiento hacia arriba, lo que indica que el láser está en estado ON;, el chasquido hacia abajo, lo que indica que el láser está en el estado OFF.La fuente de luz tiene función de memoria.la potencia de salida de la fuente de luz se recuperará automáticamente a la última potencia de salida.

3.Instrucciones para encender/apagar la máquina

Secuencia de inicio:

1) Presione el botón de encendido para encender la energía
2) Retire la tapa de salida del láser y conecte el saltador correspondiente.
3) Marque el botón ON del láser para abrir el láser.

Nota:1Después de que la fuente de alimentación se apague, debe pasar al menos 30 segundos antes de que la fuente de alimentación pueda reiniciarse.
2, el trabajo estable de la fuente de luz necesita 30 minutos para iniciar el tiempo de calentamiento.

Secuencia de apagado:
1) Marque la tecla de encendido del láser.
2) Presione el botón de encendido para apagar la fuente de alimentación.

4.Luz de indicación
Indicador de potencia: si la fuente de alimentación es normal, el indicador está en rojo.
Laser en el indicador: El láser es verde cuando se enciende normalmente.

1Consideraciones relativas a la estabilidad: la fuente de luz es muy estable. Para garantizar la estabilidad de salida del producto durante el uso, tenga en cuenta lo siguiente:
1) Antes de usar, asegúrese de mantener la cara final de la fibra de cola de salida limpia, especialmente si hay suciedad en la cara final de salida, afectará la potencia óptica de salida y la estabilidad.
2) Evitar el uso del producto en entornos sucios y vibratorios. El producto contiene componentes ópticos de precisión.que conduzca a una reducción de la estabilidad del producto.
3) Evitar el uso del producto en entornos con grandes variaciones de temperatura y humedad.el índice de estabilidad dado se da en un pequeño rango de cambios ambientalesCuando la temperatura y la humedad cambian mucho, el equipo establecerá automáticamente un equilibrio estable, durante el cual la estabilidad empeorará.Se requiere un cierto tiempo de estabilización térmica cuando se inicia el dispositivoSe recomiendan 30 minutos.
4) Utilizar el saltador óptico de buena calidad y la interfaz que corresponde al equipo para conectar la toma de corriente.En principio, cuanto más corto sea el saltador, mejor y no permitir que el saltador se mueva libremente.

2Control de la luz reflejada:
Para los láseres de alta potencia, cualquier luz reflejada puede conducir a un funcionamiento inestable del láser o incluso daño al láser.Indice de pérdida de retorno de los dispositivosAntes de conectar la fuente de luz a la trayectoria ópticagarantizar que no entre luz reflejada en el dispositivo.

3. Prevención de la DSE:
Cuando el cuerpo humano u otros objetos con alta electricidad estática tocan el dispositivo, especialmente el conector expuesto,el dispositivo puede sufrir daños irreparablesPor lo tanto, se recomienda que: el dispositivo esté bien conectado a tierra y el operador tome medidas de protección electrostática.

4Fuente de alimentación:
Asegúrese de que la fuente de alimentación de entrada se encuentra dentro del rango de voltaje y corriente requerido por las especificaciones del dispositivo y no apague accidentalmente la energía cuando el dispositivo esté en uso.

5Seguridad personal:
No mire directamente hacia el extremo de salida de fibra óptica cuando la fuente luminosa esté funcionando, sin importar si se trata de la salida de la fuente luminosa o del puerto de conexión externa.No exponga su piel directamente a la luz brillante, lo que puede causar lesiones graves.
