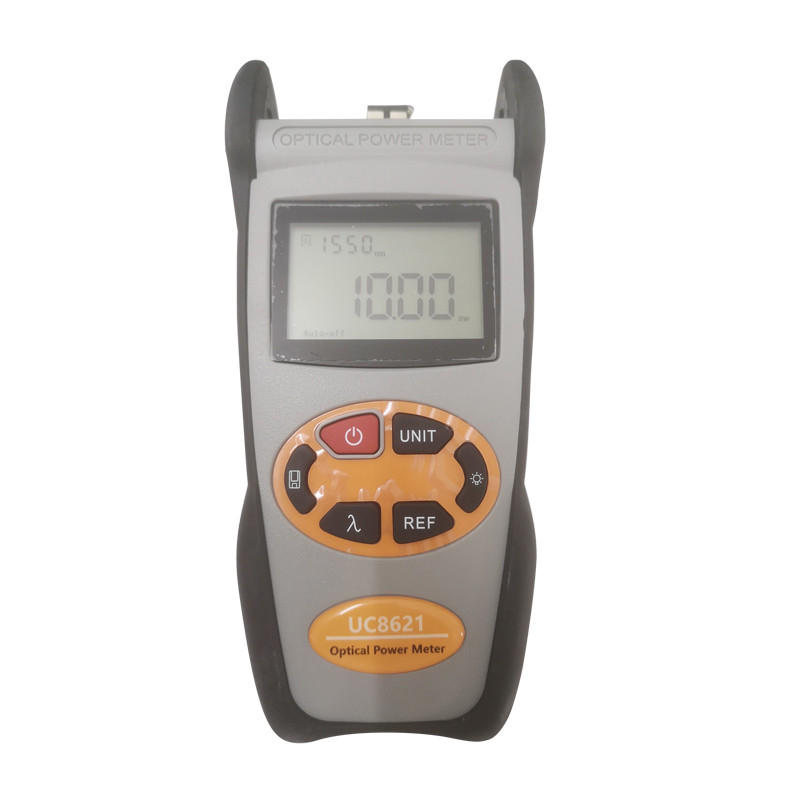

Poder más elevado óptico del metro de poder del PDA en pleno rendimiento -50~+26dBm

• Funciones y características

• Prueba óptica del poder
• Identificación y transferencia Identificación-autos de la longitud de onda de la onda
• Identificación de la frecuencia ---Identificación auto de la frecuencia
• almacenamiento o transferencia directa de 1000 expedientes vía el cable del USB
• Puerto de comunicación del USB para la transferencia directa de prueba ahorrada de los expedientes
• El nivel de poder de la referencia puede ser puesto y ser almacenado
• Función de uno mismo-calibración del usuario
• Función auto-apagado

Especificaciones

Observación: El tiempo de funcionamiento de la batería se basa en la condición del poder apagado el contraluz. Si poder encendido el contraluz continuamente,

el tiempo de la operación será más corto.

Manual de la función

(1) pantalla

Exhiba los datos y el modo de trabajo del instrumento.

(2) llave del poder

CON./DESC. el instrumento

Ajuste del ahorro de energía: la unidad apagará automáticamente después de tiempo ocioso de 15 minutos, sea cual sea en la condición de la fuente de alimentación de batería o de la fuente de corriente ALTERNA. Elija una vez este ajuste, el “auto-apagado” exhibirá en la parte inferior izquierda de la pantalla. Este ahorro de energía es la configuración por defecto, abre una vez el metro de poder, entrará en este modo. Prensa corta la llave del poder al modo apagado auto del ahorro de energía.

(3) llave del interruptor de la unidad

Pulse esta tecla para cambiar entre la medida absoluta (dBm) y la medida relativa (DB) y xW del poder óptico.

mW, conversión del dBm: registro 10 (mW) = (dBm)

(4) ajuste de la referencia:

Para almacenar el valor actual del poder como el valor de referencia que será exhibido en el superior derecho de la pantalla LCD, al mismo tiempo la exhibición de la “referencia” también en el top correcto. Comparará el poder actual con el poder de la referencia y mostrará el valor relativo del poder en el DB.

(5) llave del ahorro/de la dato-vista.

el Dato-ahorro, OPM puede ahorrando no menos que 1000 datos. La prensa, la pantalla exhibirá los datos que ahorran no, extremidad que ahorra los datos, prensa del doubel para confirmar el ahorro.

(6) control del contraluz: Abra o apague el contraluz.

(7) selección de la longitud de onda/longitud de onda identificar

Prensa corta esta llave para cambiar la longitud de onda y para exhibirla en la izquierda superior del

La pantalla LCD, 1310nm es la longitud de onda del defecto

instrucción 5.Operation

5,1 vuelta CON./DESC.

En primer lugar inserte la batería o la fuente de alimentación, no tiene ningún laser adentro, prensa para abrir el probador.

Cuando el probador es espera, la llave de la prensa puede cancelar o función auto-apagado de los choos. Si es el fucniton auto-apagado choosen, el “auto-apagado” exhibirá en la parte inferior izquierda de la pantalla. En la situación “auto-apagado”, el OPM apagará 10 minutos automáticamente.

Si usted quiere apagar el OPM, prensa cerca de 2 segundos.

5.2 medida de potencia de salida

5.2.1 saque el tapón antipolvo, conectan con el cordón de remiendo. Confirme por favor el conector y la virola de los cordones de remiendo está limpiando.

5.2.2 gire el OPM.

5.2.3 seleccione la longitud de onda. La prensa corta, selecciona la longitud de onda calibrada, aviso que la longitud de onda seleccionada debe ser lo mismo con la longitud de onda de la fuente de laser.

5.2.3 interruptor de la unidad. Prensa a cambiar entre la medida absoluta (dBm) y medida relativa (DB) y xW del poder óptico.

5.2.4 medida del valor relativo. Cada longitud de onda puede fijar el valor de la referencia, prensa, fijó el valor actual como el valor de la referencia, y calcula automáticamente hacia fuera el valor relativo.

5,3 de proceso de datos. Este tipo OPM tiene memoria de ahorro de 1000 datos. Cuando la reserva de la necesidad, botón , en el top correcto de la pantalla exhibirá el número de ahorro de los datos. Entonces reprimir el botón, confirme el ahorro, no. del ahorro desaparecerá en el top correcto de la pantalla. Cómo transferir los datos a la PC y a la visión o suprimir los datos refiera por favor al CD.

5,4 identificación automática de la longitud de onda. Presione el botón del OPM hasta aparecen “---AU “en el top correcto de la pantalla; Presione el botón del OLS, y después pueda relieaze esta función.

Detección de 5,5 frecuencias. OPM puede probar la frecuencia del OLS. Si las frecuencias de la salida de OLS de 270Hz, 1KHz, 2KHz por consiguiente, OPM detectarán la frecuencia y la mostrarán en la derecha superior del LCD automáticamente.

calibración de 5,6 Usuario-uno mismo.

Refiera por favor al CD.

Mantenimiento general

6,1 siempre guardar el conector los puertos de su metro de poder son limpios.

6,2 no utilice los conectores de fibra óptica/los adaptadores de la mala calidad, si no, dañará el interfaz del detector que afectará grandemente al funcionamiento de la unidad.

6,3 el intento para utilizar solamente el adaptador proveyó.

6,4 una vez parado, asegúrese de que el casquillo a prueba de polvo esté colocado correctamente sobre los puertos ópticos.

6,5 tape cuidadosamente in/out para que los conectores/los adaptadores de la fibra eviten rasguños en el puerto del metro de poder.

6,6 guarde las limpiezas regulares en el puerto óptico de metro de poder, por favor limpio con las esponjas de algodón suministradas usando el alcohol correctamente.

Localización de averías

batería 8.Change

Si usted encuentra la batería es débil mientras que lo actúa, para apagar por favor inmediatamente la unidad y para cambiar una nueva batería.
